AX-1800 OFFSET MIMO 2x2 офсетный облучатель 4G (LTE1800)
Описание
Информация для заказа

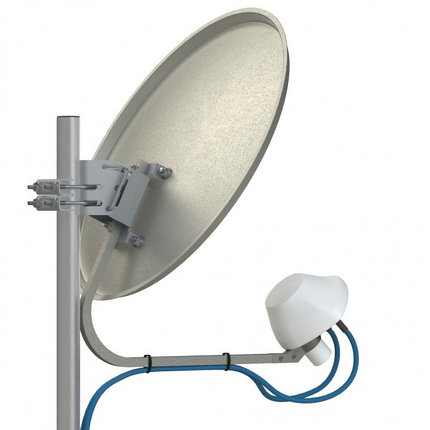

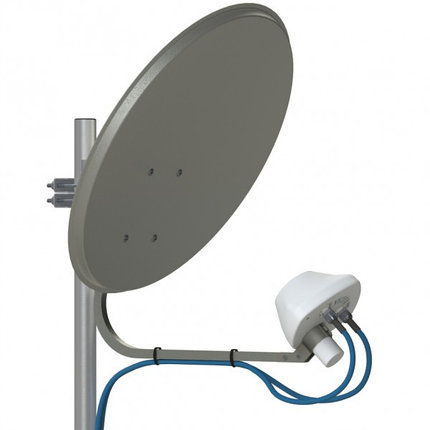

Облучатель AX-1800 OFFSET MIMO 2x2 используется вместе с офсетной зеркальной антенной (антенна в комплект не входит) для значительного увеличения дальности работы 4G-модемов, LTE роутеров и других устройств передачи данных, работающих в диапазоне 1700÷1900 МГц. Такая антенна с облучателем существенно улучшает качество связи на границах зон обслуживания операторов.
Особенности облучателя AX-1800 OFFSET MIMO 2x2:
Электрические характеристики
Рабочий диапазон частот, МГц: 1700-1900
Собственное усиление, dBi: 9-10
Результирующее усиление и ширина диаграммы направленности
по уровню -3дБ при различных диаметрах офсетной параболической антенны (на частоте 1800 МГц)
- при диаметре 55 см: 18,5dBi/15 гр.
- при диаметре 60 см: 19,5dBi/14 гр.
- при диаметре 90 см: 23,0dBi/9,5 гр.
- при диаметре 1,3 м: 26,0dBi/6,5 гр.
- при диаметре 1,5 м: 27,5dBi/6,0 гр.
Ширина ДН в Н-плоскости по уровню -10dB, град: 110÷120
Ширина ДН в Е-плоскостипо уровню -10dB, град: 90÷96
Развязка между входами антенны, не менее dB: 28
Входное сопротивление, Ом: 50
КСВ в рабочем диапазоне частот, не более: 1,5
Допустимая мощность, Вт: 10
Поляризация: вертикальная+горизонтальная
Механические характеристики
Масса, г: 410
Габаритные размеры, м: 0,145х0,145х0,145
Разъемы: 2 х N-female
Материал облучателя: оцинкованная сталь, латунь
Защитное покрытие: порошковая полимерная краска
Материал защитной коробки: Поликарбонат+ABS
Комплект поставки:
Облучатель AX-1800 OFFSET MIMO 2x2 с разъемами типа N-female
Инструкция по установке
Упаковка из микрогофрокартона или полиэтилена
Кабельные сборки длиной 2 метра, 5 метров, 10 метров (опция)
Пигтейлы CRC-9 или TS-9 для соединения модема и антенны (опция)
Подключение к модему/роутеру:
Особенности облучателя AX-1800 OFFSET MIMO 2x2:
Активный вибратор облучателя надежно укрыт от осадков и агрессивных воздействий в пластиковый корпус.
Разъемы антенны имеют короткое замыкание по постоянному току между внешними и внутренними проводниками - не требуется применение грозоразрядников.
Для подключения облучателя к роутеру/модему используется коаксиальный кабель c волновым сопротивлением 50 Ом. Соединения обеспечиваются при помощи разъемов N-Типа. Разъемы данного типа обеспечивают минимальное ослабление сигнала на частотах 1.7÷1.9 ГГц.
Компоновка облучателя позволяет изменять угол наклона поляризации в стандартном держателе спутникогового рефлектора в пределах углов +/-45 градусов.
Электрические характеристики
Рабочий диапазон частот, МГц: 1700-1900
Собственное усиление, dBi: 9-10
Результирующее усиление и ширина диаграммы направленности
по уровню -3дБ при различных диаметрах офсетной параболической антенны (на частоте 1800 МГц)
- при диаметре 55 см: 18,5dBi/15 гр.
- при диаметре 60 см: 19,5dBi/14 гр.
- при диаметре 90 см: 23,0dBi/9,5 гр.
- при диаметре 1,3 м: 26,0dBi/6,5 гр.
- при диаметре 1,5 м: 27,5dBi/6,0 гр.
Ширина ДН в Н-плоскости по уровню -10dB, град: 110÷120
Ширина ДН в Е-плоскостипо уровню -10dB, град: 90÷96
Развязка между входами антенны, не менее dB: 28
Входное сопротивление, Ом: 50
КСВ в рабочем диапазоне частот, не более: 1,5
Допустимая мощность, Вт: 10
Поляризация: вертикальная+горизонтальная
Механические характеристики
Масса, г: 410
Габаритные размеры, м: 0,145х0,145х0,145
Разъемы: 2 х N-female
Материал облучателя: оцинкованная сталь, латунь
Защитное покрытие: порошковая полимерная краска
Материал защитной коробки: Поликарбонат+ABS
Комплект поставки:
Облучатель AX-1800 OFFSET MIMO 2x2 с разъемами типа N-female
Инструкция по установке
Упаковка из микрогофрокартона или полиэтилена
Дополнительное оборудование:
Кабельные сборки длиной 2 метра, 5 метров, 10 метров (опция)
Пигтейлы CRC-9 или TS-9 для соединения модема и антенны (опция)
Подключение к модему/роутеру:
Для вашего модема/роутера вы можете приобрести качественные кабельные сборки и адаптеры с разъемами CRC-9 или TS-9.
Определить необходимый тип разъема адаптера вы сможете по ссылке >>>
- Цена: 13 625 ₸
