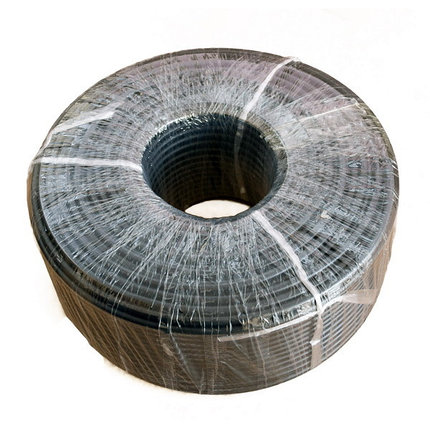

Коаксиальный радиочастотный кабель LMR-400 с волновым сопротивлением 50 Ом имеет самые низкие потери из всех кабелей типа RG8/RG213/RG214. Может применяться в различных системах связи с рабочим диапазоном частот до 6ГГц:
магистральные линии, фидерное подключение антенн, коммерческой радиосвязи в UHFдиапазоне, GSM900/1800, CDMA800, WCDMA (3G), WiFi и т.д., также для соединения любых ВЧ систем. За счет того, что кабель имеет внешний экран из алюминиевой ленты, обеспечивается хорошая гибкость кабеля, что удобно для проведения монтажных работ.
магистральные линии, фидерное подключение антенн, коммерческой радиосвязи в UHFдиапазоне, GSM900/1800, CDMA800, WCDMA (3G), WiFi и т.д., также для соединения любых ВЧ систем. За счет того, что кабель имеет внешний экран из алюминиевой ленты, обеспечивается хорошая гибкость кабеля, что удобно для проведения монтажных работ.
МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Центральный проводник | Омедненный (CCA), 2.74мм |
Диэлектрик | 7.24 мм, вспененный полиэтилен (FPE) |
Оплетка | Алюминиевая фольга и луженая медь (TС), 90% покрытие |
Наружный размер | 10.29мм |
Внешняя изоляция | Полиэтилен (PE) |
Толщина изоляции | 1.09мм |
Количество на бухте | 305 м |
Вес бухты | 32.3 кг |
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Волновое сопротивление | 50±2 Ом |
Постоянная распространения | 85% |
Емкость | 84пФ/м |
Напряжение пробоя | 4000 В |
Возвратные потери | 20 дБ |
ЗАТУХАНИЕ
Затухание при 20℃ | Частота МГц | дБ /100метров |
50 | 2.95 | |
150 | 4.92 | |
300 | 7.20 | |
450 | 8.86 | |
500 | 9.39 | |
960 | 13.22 | |
1500 | 16.73 | |
2000 | 19.68 | |
2500 | 22.31 | |
5800 | 35.50 |
