Антенный анализатор RigExpert AA-30.ZERO

Антенный анализатор RigExpert AA-30.ZERO, фото 2
Антенный анализатор RigExpert AA-30.ZERO, фото 3
Антенный анализатор RigExpert AA-30.ZERO, фото 2
Антенный анализатор RigExpert AA-30.ZERO, фото 2
Антенный анализатор RigExpert AA-30.ZERO, фото 3
Описание
Информация для заказа
Наиболее доступный векторный анализатор антенн КВ-диапазона в мире! USB-подключение к компьютеру и бесплатный софт. Фанаты Arduino: добавьте векторный анализатор и ВЧ-генератор к своему проекту!

Кому пригодится такой прибор?

Создавая AA-30.ZERO, разработчики старались реализовать желание радиолюбителей и самодельщиков получить такой измерительный прибор, который, кроме непосредственного проведения антенных измерений, было бы легко интегрировать в собственный проект. Именно поэтому AA-30.ZERO продается в виде набора-конструктора, готового к работе.

Что нужно для анализатора?

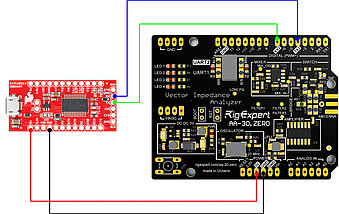

Все измерительные цепи уже смонтированы на печатной плате. За пять минут можно соединить плату с компьютером (через адаптер USB – UART-TTL), а дальше запустить программу AntScope для проведения измерений и просмотра результатов.

Простор для творчества

Самодельщики могут состыковать AA-30.ZERO с платой микроконтроллера Arduino и получить огромное поле для экспериментов. Это будет несложно сделать, поскольку печатная плата AA-30.ZERO изготовлена по стандартам Arduino. Кроме того, мы приготовили несколько примеров использования анализатора в самодельных проектах.

Вот еще несколько идей использования платы AA-30.ZERO:

Хотите собрать антенный тюнер? Используйте .ZERO вместо измерительного моста. Нужно вынести измеритель далеко, например, на внешнюю антенну? Подключите анализатор к плате адаптера Wi-Fi на базе чипа ESP8266.  Используете антенну с подстраиваемыми элементами? Включите AA-30.ZERO в цепь настройки, как индикатор текущих параметров антенны.

Цена и возможности

Никакого другого антенного анализатора с такими хорошими параметрами и такой низкой стоимостью вы не найдете. Таких просто нет! Мы надеемся, что благодаря своим уникальным свойствам, AA-30.ZERO займет достойное место на столе у многих радиолюбителей!


Технические характеристики RigExpert AA-30.ZERO

Диапазон частот: от 0.06 до 30 МГц
Дискретность установки частоты: 1 Гц
Измерения для 25-, 50-, 75- и 100-омных систем

Корпус: без корпуса, только печатная плата (поставляется в виде набора-конструктора)
Индикация режимов работы: 4 светодиода
Интерфейс управления: UART, 38400 бод

Диапазон измерения КСВ: от 1 до 100
Диапазон измерения R и X: 0…10000, -10000…10000

Выход ВЧ
• тип разъема: SMA
• форма выходного сигнала: прямоугольная с частотой от 0.06 до 30 МГц
• выходная мощность: +13 дБм (на нагрузке 50 Ом)

Питание
• Источник: внешний, 5 вольт
• Потребление тока: до 150 мА

Прочее
Размеры: 55 x 69 x 5 мм (печатная плата без разъемов)
Масса: 65 г
Рабочая температура: 0…40 °C
  • Цена: 46 355
