Параболическая антенна Vika-27
Параболическая антенна Vika-27 MIMO предназначена для использования в комплекте оборудования беспроводных систем передачи данных стандартов:
- 4G (LTE1800, LTE2100, LTE2300 LTE2600)
- 3G (UMTS 2100)
- 2G (GSM1800)
- WI-FI (IEEE 802.11b, g, n)
и в других системах диапазона 1700-2700 МГц.

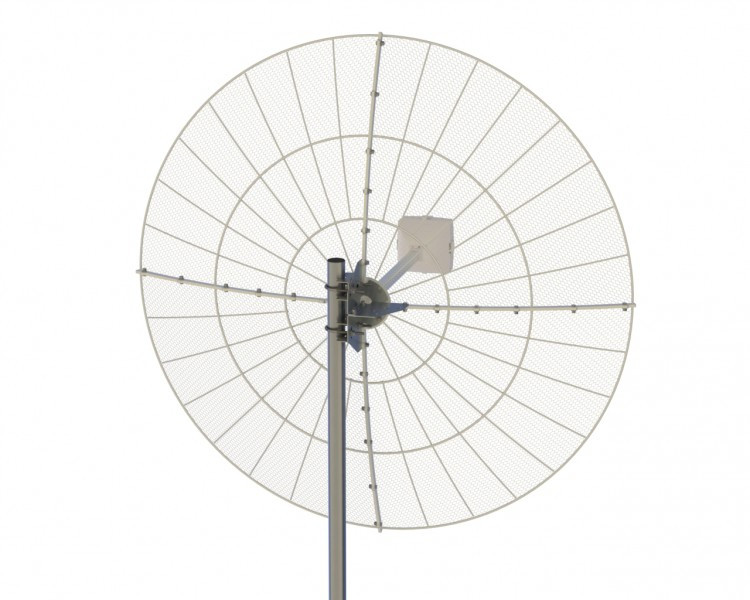

Vika-27 MIMO является узконаправленной антенной и идеально подходят для использования в системах усиления сотовой связи и беспроводного интернета. Тип антенны – прямофокусная зеркальная антенна. Для уменьшения "парусности" рефлектор выполнен в виде ячеистой структуры, размеры ячейки позволяют эффективно отражать электромагнитные волны во всех диапазонах сотовой связи. Рефлектор имеет форму окружности и обеспечивает осесимметричность диаграммы направленности, идентичность диаграмм направленности, коэффициента усиления по обоим входам антенны.
Для удобства транспортировки до места установки, антенна имеет разборную конструкцию: зеркало собирается из четырех сегментов.
В конструкции облучателя антенны использованы решения хорошо зарекомендовавшие себя в популярном облучателе UMO-3 MIMO, благодаря чему, после установки облучателя в фокус зеркала, не требуется подстройка фокусного расстояния в зависимости от частоты работы оператора, так как фазовый центр облучателя практически един для всего рабочего диапазона частот антенны! Излучающие элементы укрыты в пластиковый корпус. Крепление облучателя позволяет изменять угол наклона поляризации, не снимая антенну с мачты! На месте! Не вращая зеркало!
Узел крепления антенны имеет защитное гальваническое покрытие, сегменты и держатель облучателя покрыты порошковой краской.
Достоинства антенны Vika-27 MIMO:
- Высокий коэффициент усиления в широкой полосе частот
- Низкая парусность благодаря ячеистой структуре рефлектора
- Разборная конструкция антенны и как следствие - малые размеры при транспортировке, возможность отправки по почте
- Не требуется подстройка фокусного расстояния при установке антенны, при смене оператора, при смене частот (стандарта) оператора
- Предусмотрена возможность регулировки угла наклона поляризации, возможность получения дополнительного выигрыша уровне сигнала в самых тяжелых условиях приема
- Наличие внутри облучателя двух излучающих систем с ортогональной поляризацией позволяет модему работать в режиме MIMO 2x2 или использовать возможности технологии Diversity.
- Активные излучатели антенны укрыты в пластиковый корпус
- Защитные покрытия на всех металлических деталях
- Входы антенны имеют короткое замыкание по постоянному току между внешним и внутренним проводниками, что позволяет защищать вход модема от статического электричества
- Крепление позволяет закрепить антенну на вертикальной трубе, предусмотрены: регулировка угла наклона (+/-15 градусов), изменение азимута (поворот с креплением вокруг вертикальной трубы)
Основные | |
---|---|
Высота | 540 мм |
Тип крепления | На кронштейне |
Максимальная рабочая температура | 80 °С |
Применение | Уличное |
Вес | 5.46 кг |
Тип поляризации | Вертикальная, Горизонтальная |
Тип | Направленная |
Ширина | 1102 мм |
Минимальная рабочая температура | -50 °С |
Длина | 1102 мм |
Производитель | B&G |
Дополнительные | |
Входное сопротивление, Ом | 50 |
Допустимая мощность, Вт | 10 |
Отношение вперед/назад, дБ | >22 |
Рабочий диапазон частот, МГц | 1700÷2700 |
Коэффициент усиления, dBi | 2 х 23÷27 |
Ширина ДН, град | 6÷10 |
Уровень боковых лепестков, дБ | <-17.5 |
Развязка между портами, дБ | Более 25÷30 |
КСВ в диапазоне 3G/4G/WIFI, не более | 1.8 |
