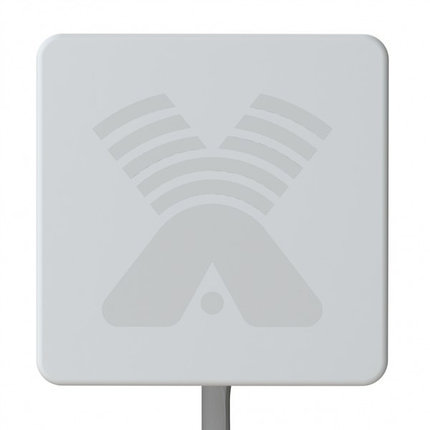

ZETA MIMO - широкополосная панельная антенна 2G/3G/4G/WIFI (17-20dBi)

ZETA MIMO - широкополосная панельная антенна 2G/3G/4G/WIFI (17-20dBi), фото 2
ZETA MIMO - широкополосная панельная антенна 2G/3G/4G/WIFI (17-20dBi), фото 3
ZETA MIMO - широкополосная панельная антенна 2G/3G/4G/WIFI (17-20dBi), фото 2
ZETA MIMO - широкополосная панельная антенна 2G/3G/4G/WIFI (17-20dBi), фото 2
ZETA MIMO - широкополосная панельная антенна 2G/3G/4G/WIFI (17-20dBi), фото 3
  • ZETA MIMO - широкополосная панельная антенна 2G/3G/4G/WIFI (17-20dBi), фото 2
  • ZETA MIMO - широкополосная панельная антенна 2G/3G/4G/WIFI (17-20dBi), фото 3
Описание
Информация для заказа
Панельная уличная антенна ZETA MIMO применяется в составе оборудования беспроводной передачи данных различных типов и назначения.

ZETA MIMO поддерживает следующие стандарты связи:
- сотовая связь (GSM1800)
- 2G (EDGE)
- 3G (UMTS 2100)
- 4G (LTE1800, LTE2600)
- WI-FI (IEEE 802.11b, g)

Антенна может использоваться и в других радиосистемах, работающих на частотах 1700-2700 МГц.

ZETA MIMO - это направленная антенна, она может применяться в системах связи типа точка-точка и точка-многоточка.

Антенна поддерживает технологию MIMO 2x2 для передачи данных одновременно в двух параллельных потоках.

Внутри корпуса антенны размещены две синфазные полосковые решетки, расположенные под определенным углом друг к другу для обеспечения работы в двух плоскостях поляризации радиоволн. С каждой полосковой решетки выведен независимый разъем типа N-female для подключения к радиооборудованию - репитеру, модему или 3G/4G-роутеру. Технология MIMO 2x2 обеспечивает высокую и устойчивую скорость передачи данных в стандарте 4G.



Преимущества антенны ZETA MIMO:

    Активные излучатели антенны помещены в герметичный пластиковый корпус.
    Пластиковый материал корпуса антенны защищен от воздействия ультрафиолета и имеет увеличенный срок службы. Он не желтеет и не трескается со временем под воздействием прямых солнечных лучей, осадков и морозов.
    Вход антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе 4G-модемаили или роутера  и делает необязательным применение  грозоразрядника (при небольшой длине соединительного фидера между модемом и антенной).
    Конструкция крепления позволяет закрепить антенну на вертикальной трубе (мачте, кронштейне, скобе), также предусмотрена регулировка угла наклона.



Комплект поставки:

    Антенна ZETA MIMO
    Узел крепления на мачту
    Инструкция по установке
    Упаковка (картон)


Дополнительное оборудование:

Кабельная сборка для подключения антенны к модему (приобретается дополнительно)
Пигтейлы для подключения кабеля от антенны к модему (при необходимости, приобретаются дополнительно)


Особенности подключения к модему:

Для подключения антенны к современному 4G модему/роутеру необходимы 2 питгейла и 2 кабельные сборки.

Ниже приведены типы питгейлов для некоторых моделей модемов и роутеров.

Для модемов Huawei Е392, E5372 (Мегафон MR100-3, МТС 823F),E5776s-22(МТС 821FT) потребуется питгейл типа TS-9/SMA-female и кабельная сборка SMA-male/N-male

Для модемов  E3276 (М150-1),  E3372, E3272 потребуется питгейл типа CRC-9/SMA-female и кабельная сборка    SMA-male/N-male.

Для Роутеров Huawei B612,B315, B525, TP-link TL-MR6400, USB-модем Tandem      питгейлы не потребуются, только кабельная сборка типа SMA-male/N-male

Полная таблица модемов и требуемых для них типов питгейлов приведена тут.


Электрические характеристики антенны ZETA MIMO

Рабочий диапазон частот, МГц 1700-2700
Коэффициент усиления в диапазоне GSM1800 и LTE1800, dBi 17,5-18
Коэффициент усиления в диапазоне 3G (1,9-2,2ГГц), dBi     18-19
Коэффициент усиления в диапазоне WIFI (2.4ГГц), dBi     19,5
Коэффициент усиления в диапазоне 4G (LTE2600), dBi     19,5-20,0
Ширина ДН в Н-плоскости, град    15-26
Ширина ДН в Е-плоскости, град    15-26
Уровень боковых лепестков, не более -12dB
Отношение вперед/назад, не менее 20dB
Входное сопротивление, Ом    50
КСВ в диапазоне GSM1800, не более 1.6
КСВ в диапазоне 3G/4G/WIFI, не более    1.4
Допустимая мощность, Вт    50
Поляризация     вертикальная/горизонтальная


Механические характиеристики

Масса с креплением, г 3195
Крепление мачта диаметром 20-52 мм
Габаритные размеры без крепления, м 0,45х0,45х0,06
Допустимая скорость ветра, м/сек 20
Разъем 2 x N-female
Материал защитной коробки Поликарбонат+ABS
Материал антенны оцинкованная сталь
Материал крепления сталь
Защитное покрытие порошковая полимерная краска
  • Цена: 42 840
