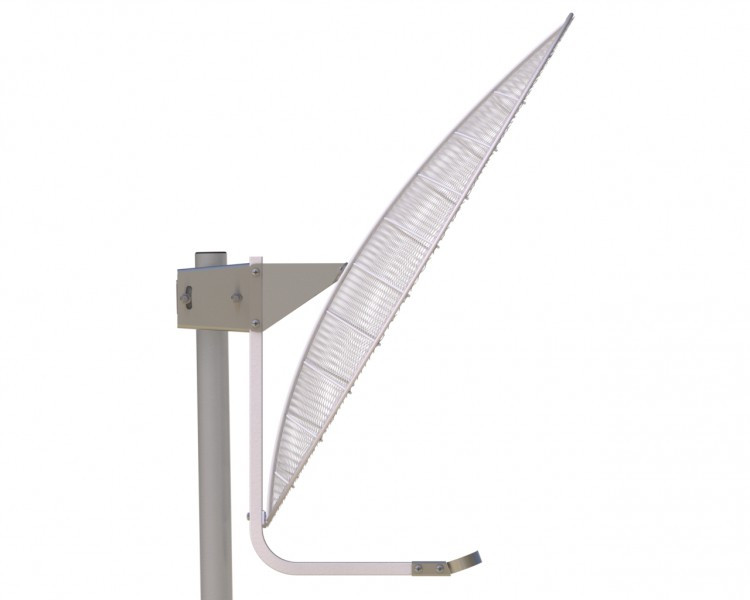

Офсетный сетчатый рефлектор AX-OFFSET D60 обеспечивает очень высокое усиление принимаемого и передаваемого сигнала (до 29 dBi на частоте 7 ГГц). Рефлектор AX-OFFSET D60 используется для работы с наземными источниками сигнала, например с базовыми станциями мобильной связи или радиорелейными линиями передачи данных. Рефлектор имеет сетчатую структуру, благодаря которой сильно снижается ветровая нагрузка и уменьшается вес антенны. Это позволяет использовать более простые и легкие крепления - мачты, стеновые кронштейны.
Внимание! Облучатель в комплект не входит, приобретается отдельно.
Отражающая поверхность рефлектора AX-OFFSET D60 имеет размер ячейки 15х8 мм, что позволяет ей эффективно работать на частотах до 7 ГГц. Цельная сварная конструкция антенны обеспечивает весьма высокую жесткость при перевозке и эксплуатации.
Антенна имеет двойное защитное полимерное покрытие - грунтовку и наружный слой, устойчивый к атмосферным воздействиям. Кронштейн для установки на мачту и крепление облучателя, имеют гальваническое покрытие для снятия статического электричества. Держатель облучателя имеет стандартный установочный диаметр 40мм.
Отражающая поверхность рефлектора AX-OFFSET D60 имеет размер ячейки 15х8 мм, что позволяет ей эффективно работать на частотах до 7 ГГц. Цельная сварная конструкция антенны обеспечивает весьма высокую жесткость при перевозке и эксплуатации.
Антенна имеет двойное защитное полимерное покрытие - грунтовку и наружный слой, устойчивый к атмосферным воздействиям. Кронштейн для установки на мачту и крепление облучателя, имеют гальваническое покрытие для снятия статического электричества. Держатель облучателя имеет стандартный установочный диаметр 40мм.
Рефлектор AX-OFFSET D60 имеет целый ряд важных преимуществ по сравнению с обычными цельнометаллическими рефлекторами ("тарелками"), используемыми в от системах спутникового телевидения:
- Низкая парусность благодаря сетчатой структуре отражающей поверхности рефлектора
- Малый вес. Низкая парусность позволила заметно облегчить и разгрузить крепежные узлы
- Возможность использования облегченных стеновых кронштейнов и мачт при установке антенны
- Оптимальный угол оффсетности для уменьшения эффекта "затенения". Облучатель сильнее смещен от направления "рефлектор-БС" в меньшей степени сам является отражателем полезного сигнала
- Крепление антенны оптимизировано для связи с наземными источниками сигнала, регулировка угла места - +/-10° от горизонта.
- Простота настройки. Просто выставьте антенну или мачту по уровню и вращайте в горизонтальной плоскости
- Низкая парусность благодаря сетчатой структуре отражающей поверхности рефлектора
- Малый вес. Низкая парусность позволила заметно облегчить и разгрузить крепежные узлы
- Возможность использования облегченных стеновых кронштейнов и мачт при установке антенны
- Оптимальный угол оффсетности для уменьшения эффекта "затенения". Облучатель сильнее смещен от направления "рефлектор-БС" в меньшей степени сам является отражателем полезного сигнала
- Крепление антенны оптимизировано для связи с наземными источниками сигнала, регулировка угла места - +/-10° от горизонта.
- Простота настройки. Просто выставьте антенну или мачту по уровню и вращайте в горизонтальной плоскости
Преимущества рефлектора AX-OFFSET D60 перед прямофокусными сетчатыми рефлекторами:
- Отсутствие воздействия отраженной от рефлектора волны на облучатель и сохранение тем самым низкого уровня КСВ и высокого КПД антенны в рабочей полосе частот облучателя
Достоинства рефлектора AX-OFFSET D60:
- Высокая ветроустойчивость- Малый вес
- Высокий коэффициент усиления
- Широкий диапазон частот
- Сохранения низкого уровня КСВ антенной системы
- Малое затенение зеркала облучателем
- Удобное крепление с регулировкой угла наклона
- Качественные защитные покрытия
- Быстрая сборка
- Простота установки и настройки
Для усиления 3G/4G сигналов в диапазонах 1700-2700 МГц, рекомендуется использовать облучатели UMO-3 MIMO 2x2. производства НПП Антэкс
Для усиления 3G/4G сигналов в диапазонах 790-960МГц и 1700-2700 МГц, рекомендуется использовать облучатели Mona MIMO 2x2 Offset производства НПП Антэкс.
Комплект поставки:
- Рефлектор AX-OFFSET D60 с комплектом оцинкованного крепежа на вертикальную мачту- Инструкция по сборке
- Упаковка из картона и полиэтилена
Усиление антенны:
Коэффициент усиления F=800 Мгц при КИП=0,55: 11,5 dBi
Коэффициент усиления F=1700 Мгц при КИП=0,55: 18 dBi
Коэффициент усиления F=3000 Мгц при КИП=0,55: 22.5 dBi
Коэффициент усиления F=7000 Мгц при КИП=0,55: 29 dBi
Механические характеристики антенны
Масса с креплением, г 1900
Габаритные размеры, мм 660 х 600 х 465
Диаметр посадочного места облучателя, мм 40
Размеры зеркала, мм 700 х 600
Офсетный угол 31°
F/D 0.53
Угол раскрыва апертуры 100°
Диаметр мачты, мм 35…52
Материал антенны Оцинкованная сталь, сталь
Защитное покрытие Порошковая краска
Рабочий температурный диапазон -60°С …. +100°С
